光伏连接端子，把太阳板的正负极进行连接，端子要求：压线范围：22-10AWG，额定电流40A，承受扭力：1.5N.m,脉冲耐电压：6000V，正负极各5次，绝缘阻阻坑：DC500V 1000M 瓯以上。再把光伏板的正负极连接到直流空开。

直流空开规格：
额定电压10-100V，额定电流40A

符合标准：GB/T 10963.2、IEC 60898-2。

开关使用。

4.1.1额定短路分断能力高。

4.1.2双重接线功能，出线端可方便地连接标准汇流排和软硬导线。

4.1.3具有红绿安全指示，更高安全性。

4.1.4带储能式机构操作，触点快速闭合，因人力操作手柄速度快慢带来的不利影响。

4.1.5接线端子带有防误接线功能的燕尾，提高接线效率和可靠性。

4.1.6产品可配合多种模块化附件使用，如S9，V9，XF9，XF9J。

4.1.7壳体等塑料零件均采用高阻燃、耐高温、耐冲击塑料制成。

4.1.8适用工作条件和工作环境：-40℃~+85℃。

空开作用：防止由于人为或者其他因素导致的短路保护各元器件。空开连接再把光伏正负极连接到直流防浪涌。

系列模块式电涌保护器(SPD) 用于对雷电影响或其他瞬时过压引起的电涌进行防护，将电源线上的浪涌大电流泄放到大地，对过电压进行限制。主要安装在供电系统的各配电柜(箱)，起到保护线路和用电设备以及人身安全的作用。

a、使用在电源交流50Hz~60Hz之间

b、安装在海拔2000m以下

c、使用环境温度-40℃~+80℃

d、SPD接线端子的电压不应超过其最大持续工作电压。

标称放电电流：In（8/20μS）：≥20 kA

最大过电电流：Imax（8/20μS）：≥40 kA

直流防涌可以把超高的电流及电压引到接地。

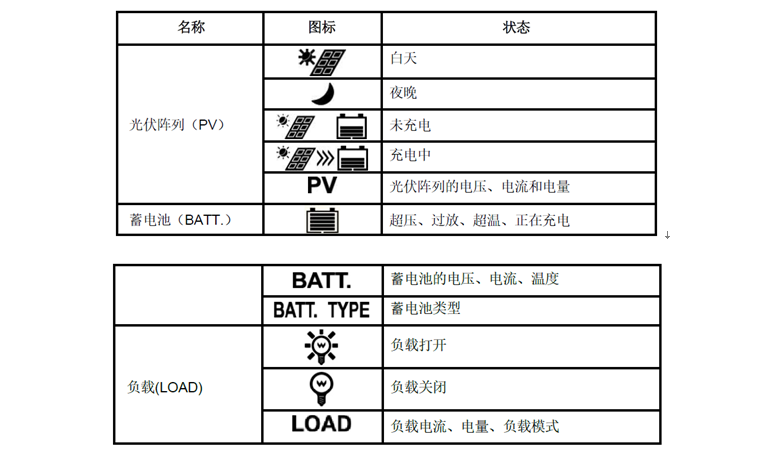

通过空开及防浪涌的的光伏正极和负极连接到MPPT控制器，太阳能控制器作为显示单元，实时显示光伏、锂电池的电压及电流，以上负载的运行情况:

MPPT太阳能控制器:

1、额定电压：12/24V，最终充电电压：14.6V/29.2；

2、MPPT充电模式，带485通信接口；

3、环境温度：－35℃～＋80℃；

4、PV-Power 功能：太阳能板直接启动控制器。

5、太阳能控制器具有智能Ramda管理技术。

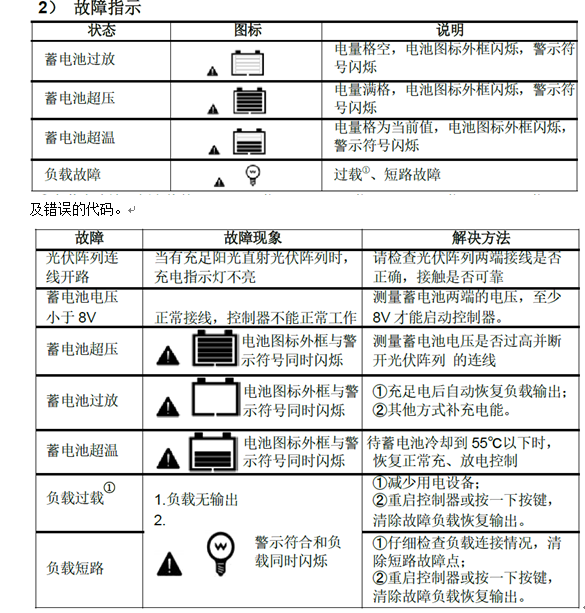

5、具有过流、过压、过充、反极性等自动保护功能。

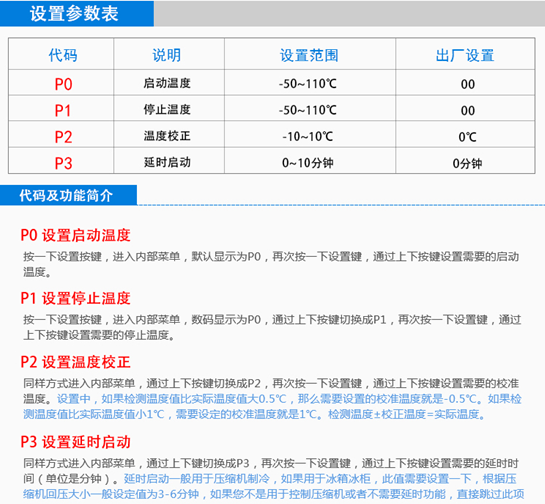

光伏正负极再接到温度控制器上，当白天箱体内温度达到设定的上限值时，风扇启动散热，当白天箱体内的温度达到温度控制器的下限值时则关闭风扇，以达到散热节能的效果。

从太阳能控制器的负载端子，接DC12V5A稳压模块，

输入电压：DC12V(8V~35V之间的宽压）

输出电压：DC12V

输出电流： 2A/5A

输出功率：24W/60W

装换效率：≥93%

工作温度：-20°C~80°C

保护功能：欠压保护、过流保护、短路保护、过热保护

再分4路DC12V到接线端子，接线端子要求：

位数：8P

额定电流：15A

瞬时电流：20A

适用线径：0.2-2.5mm平方

触件：铜镀镍

光伏采集模块，连接到太阳能控制器的485接口，对光伏、电池、负载的状态进行采集，并提供接口对接到其他平台。
